【1】万能投影機LED化サンプル
Nikon 万能投影機 V12のLED化希望です
この装置はハロゲン150Wを2灯使用しており
LED及び電源(調光機)も特注対応になります
※サイズ測定にランプハウス送付頂く必用があります
ハロゲン150W下部電源使用状態
ハロゲン150W上部電源使用状態
ランプハウスのハロゲン電球
150Wハロゲン対応 LEDの取付方法(下部の例)
ハロゲン150Wx上部下部2箇所を、LEDx2に交換
万能投影機用超高輝度LEDの仕様

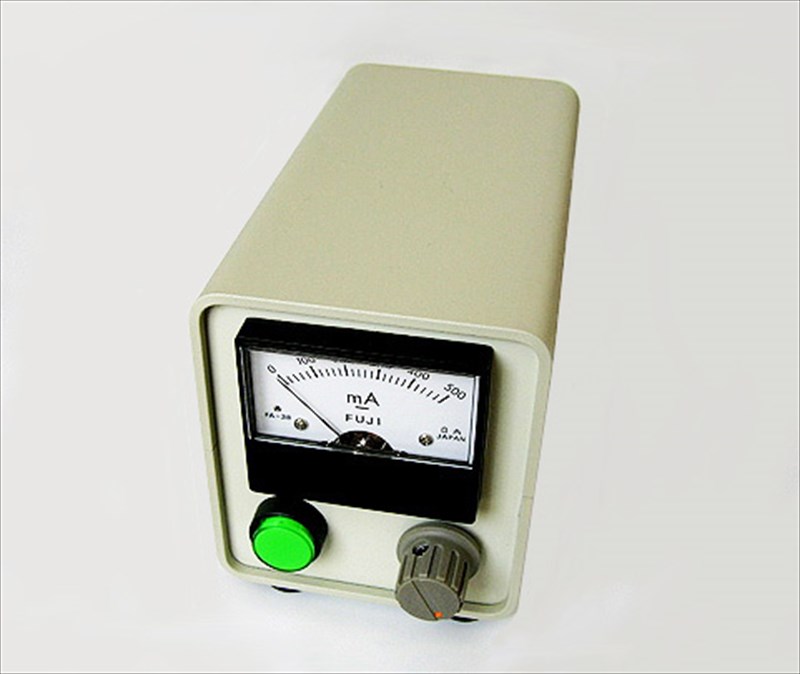

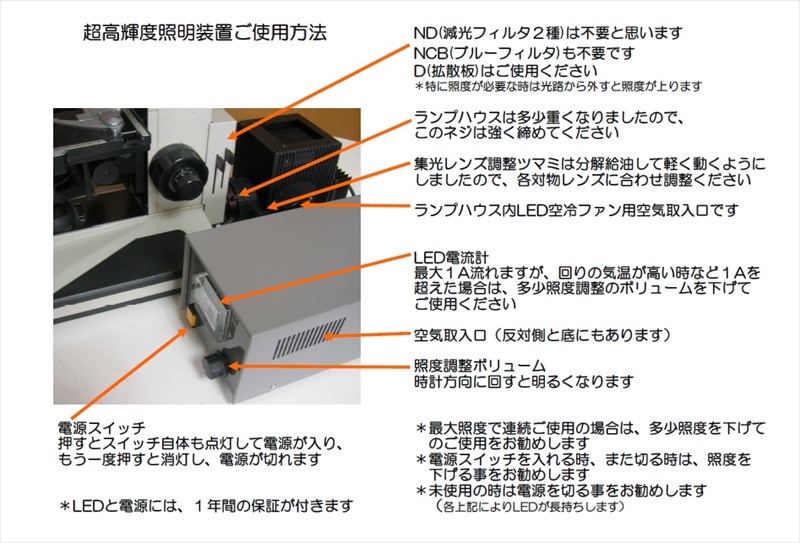

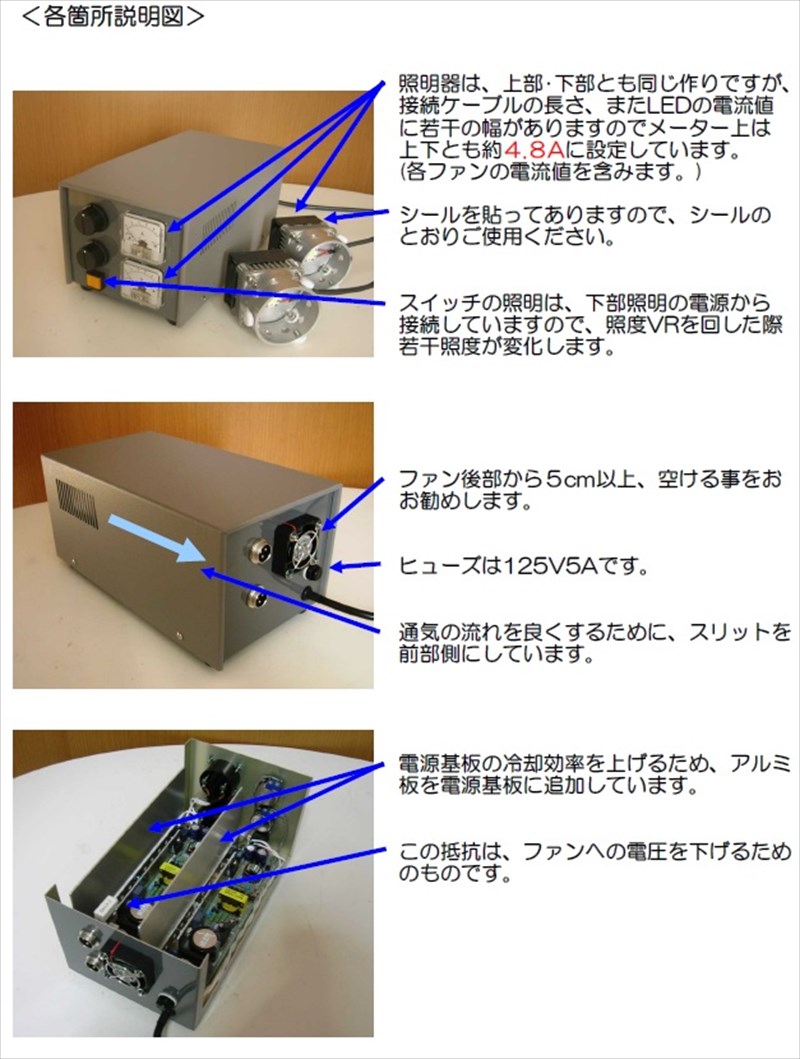

万能投影機用専用電源
【2】ドイツ製顕微鏡のLED化サンプル
Leica DMR 大型顕微鏡、メーカ修理終了品
光源のLED化希望
Leica DMR ハロゲンランプ
Leica DMR 光源のLED化、作業完了報告書 1/2
Leica DMR 光源のLED化、作業完了報告書 2/2
【3】ドイツ製医療顕微鏡のLED化サンプル
Leica CLS 150 MR・光源LED化特注
上部の光源からファイバーケーブル経由で下の実体顕微鏡に光を送る形式
メーカ修理終了品
光源のLED化希望で
光源BOXのみ送付依頼
電源BOXからファイバーで光を送るタイプなので、内部を改造
1号機は光量の不足のため、2号機の改造部分を示す
上の電源BOXから不要部品を取り出しました
Leicaオリジナルハロゲン電源回路

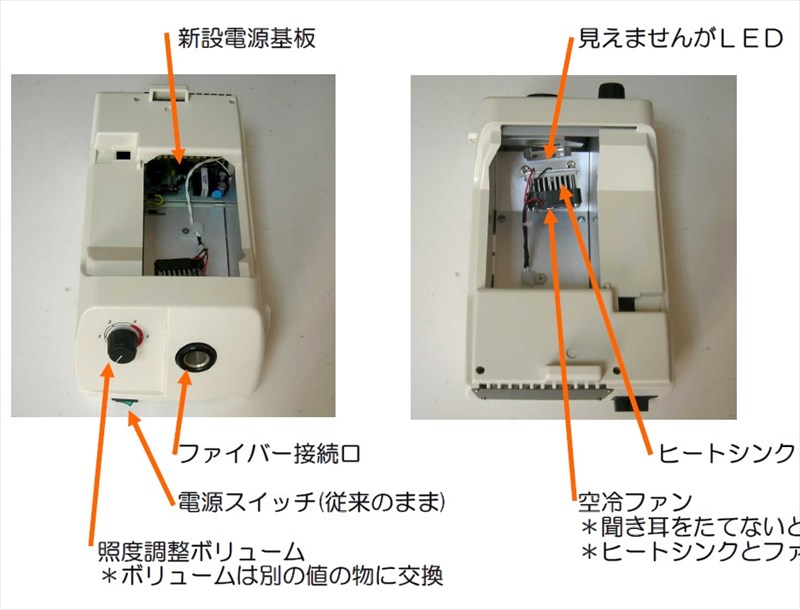

作業完了報告書
内部がせまくこのケースで冷却可能最大LEDを取り付け
実用レベルの照度が出る事をユーザ様確認
【4】水源ランプのLED化サンプル
偏光顕微鏡LED化サンプル
微分干渉顕微鏡LED化サンプル

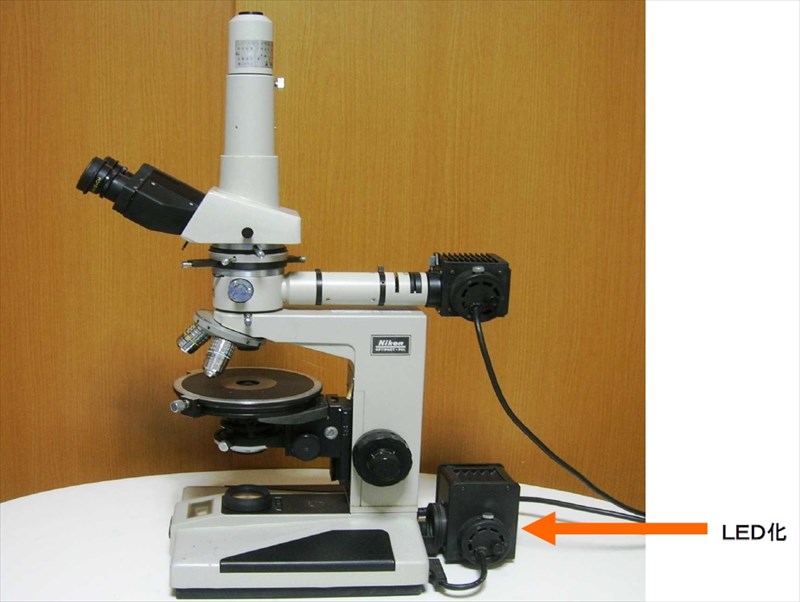

Nikon Optiphoto HPD
高感度偏光・微分干渉顕微鏡
水銀ランプのLED化
光源はハロゲンより明るい
超高圧水銀ランプ・100Wを使用
可視光の波長は380-780nm
上段が可視光の波長
下段が水銀ランプの波長、可視光以外に
紫外線・赤外線も出てる、470nm(青)にピークがある
上段が可視光の波長
下段が超高輝度LEDの波長、可視光範囲で
紫外線・赤外線は出ない
440nm(青)、510nm(緑)にピークがありる
水銀ランプと高輝度LEDの波形は異なる

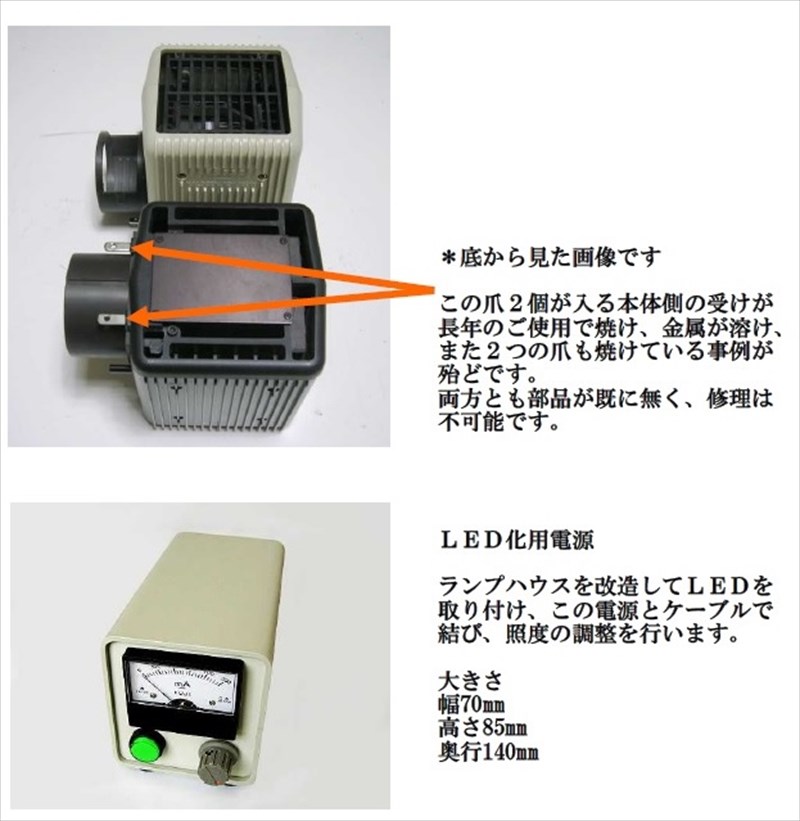

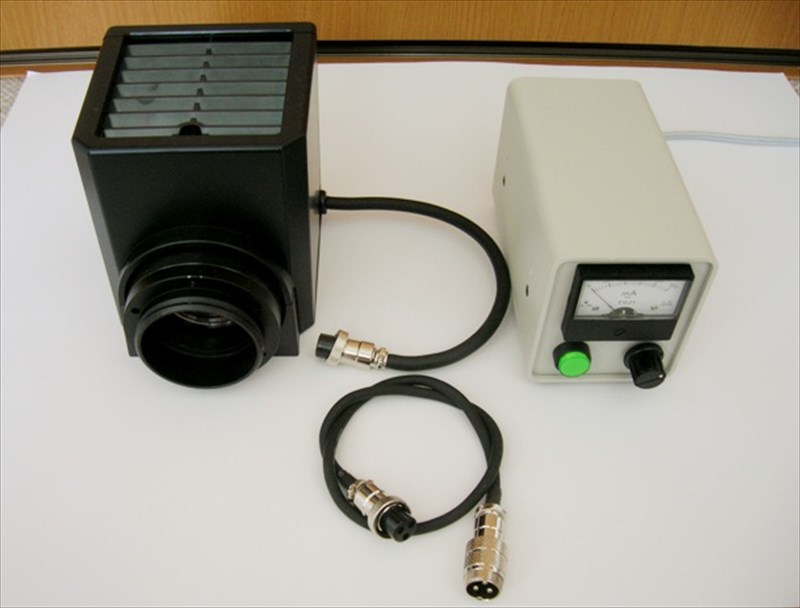

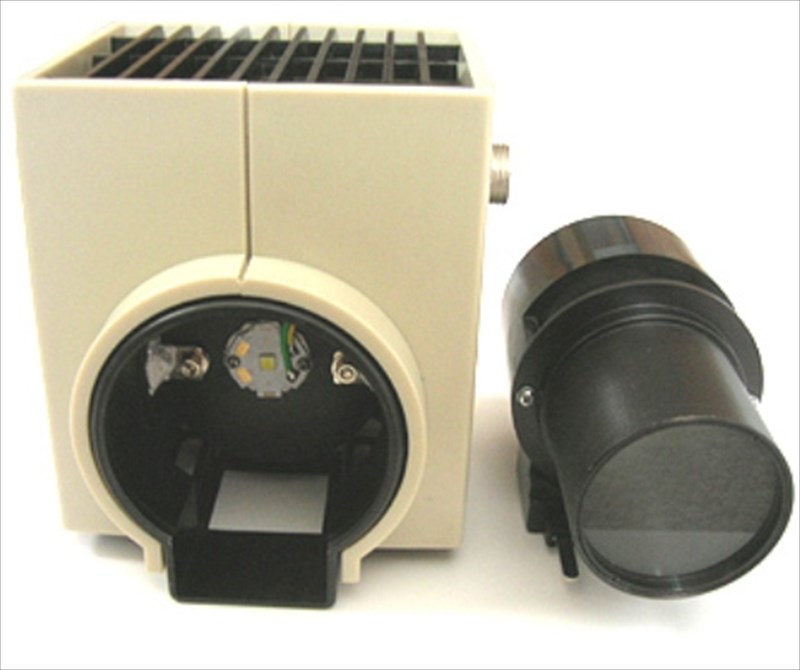

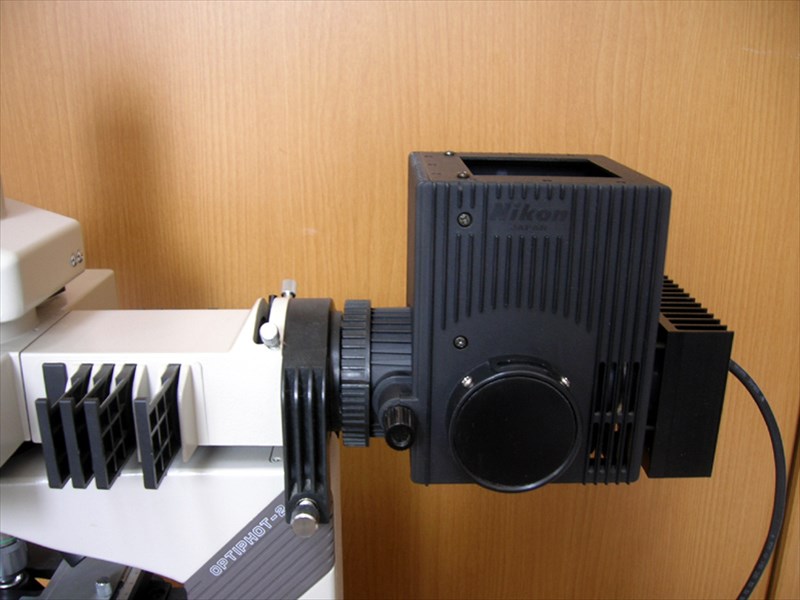

超高輝度LED化したランプハウス
後面に放熱板とファンが付属、LEDでも冷却が必要になる
LEDは水銀ランプの約2倍まで照度が出るが
照度を上げすぎるとファンの振動が顕微鏡に伝わり
ピンボケの様な症状が出るため、最大照度を調整してある
完了報告
Nion OPtiphoto HPDでの撮影-1
水銀ランプと超高輝度LEDでは光の質が異なり、ユーザが最終確認をしました
水銀ランプの超高輝度LED変更で問題なく使用可能でした
【5】特注LED光源サンプル
二枚貝の年輪を見るLED光源です
LEDの上にガラス板をのせ
実体顕微鏡で貝年輪を観察します
LED光が直に目に入ると危険な装置です

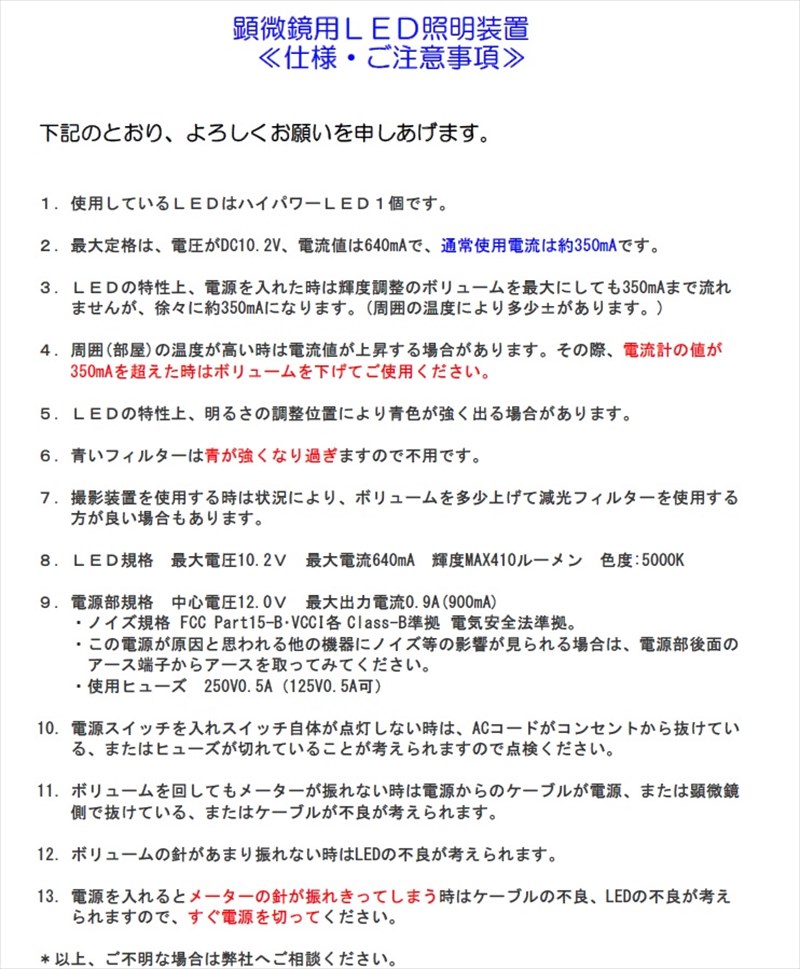

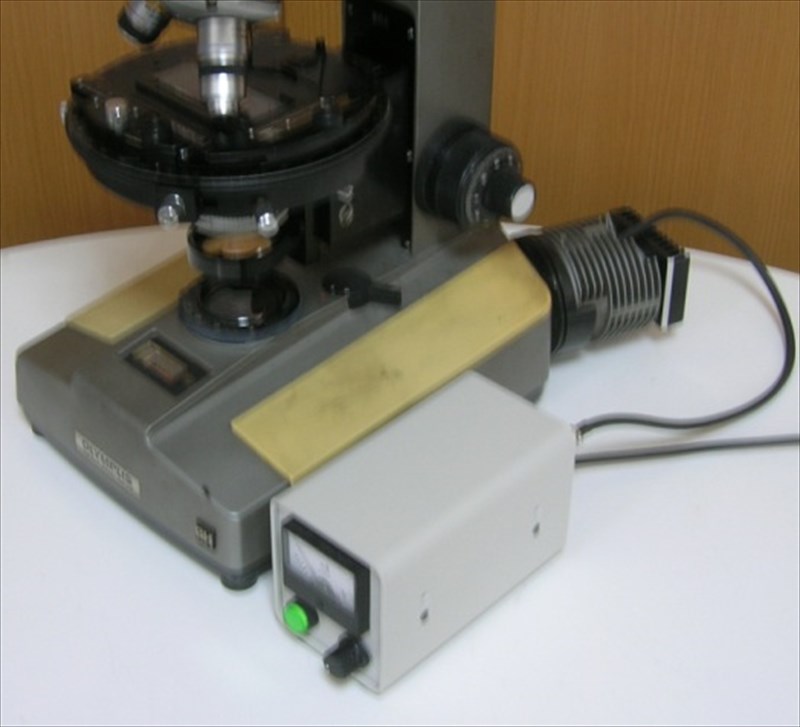

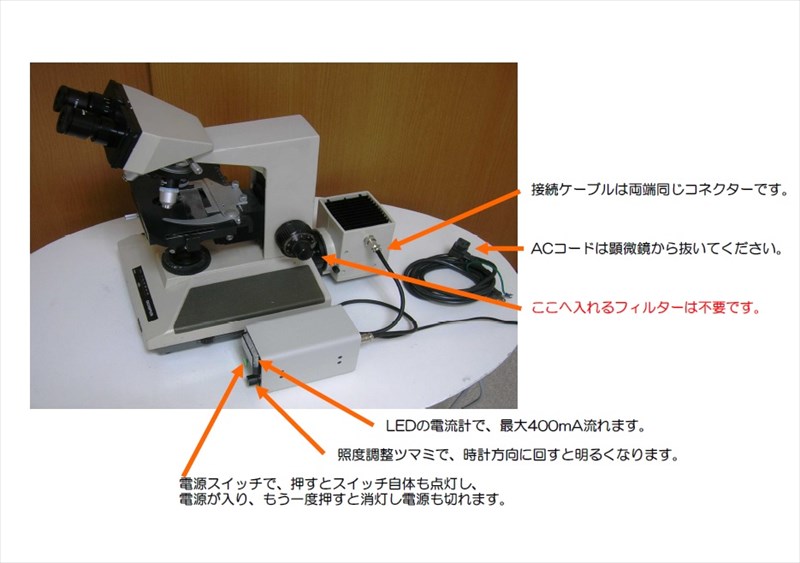

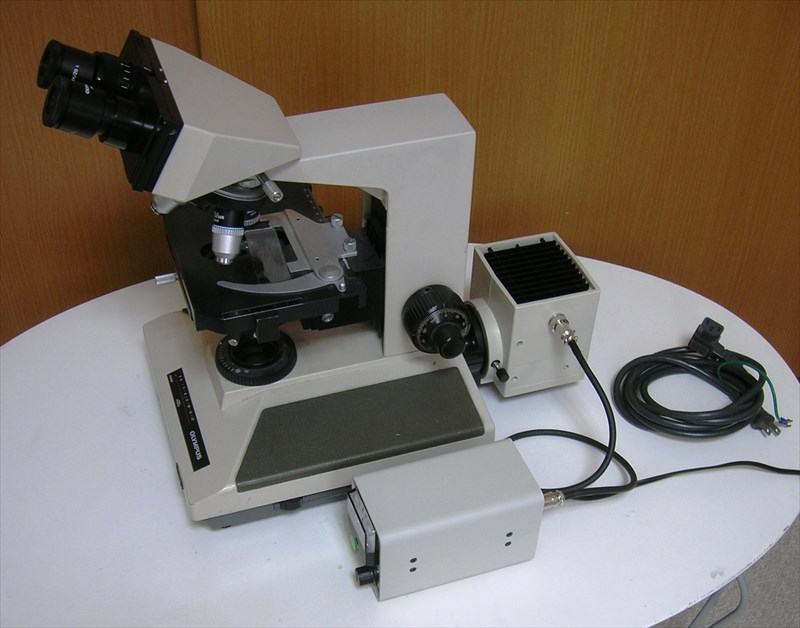

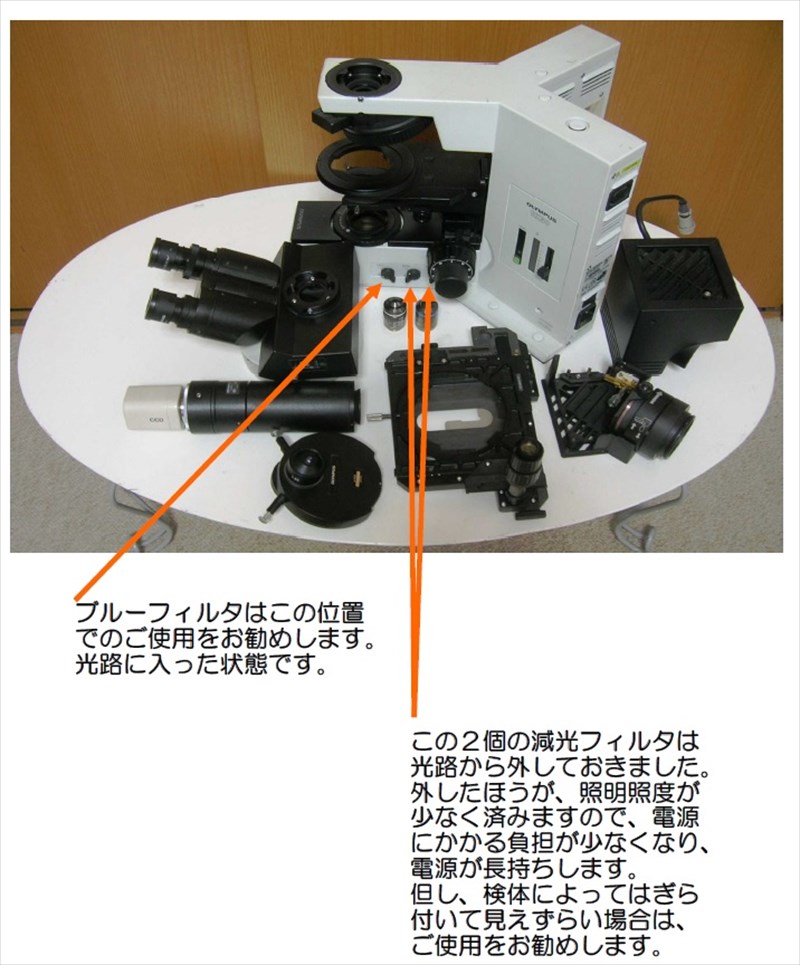

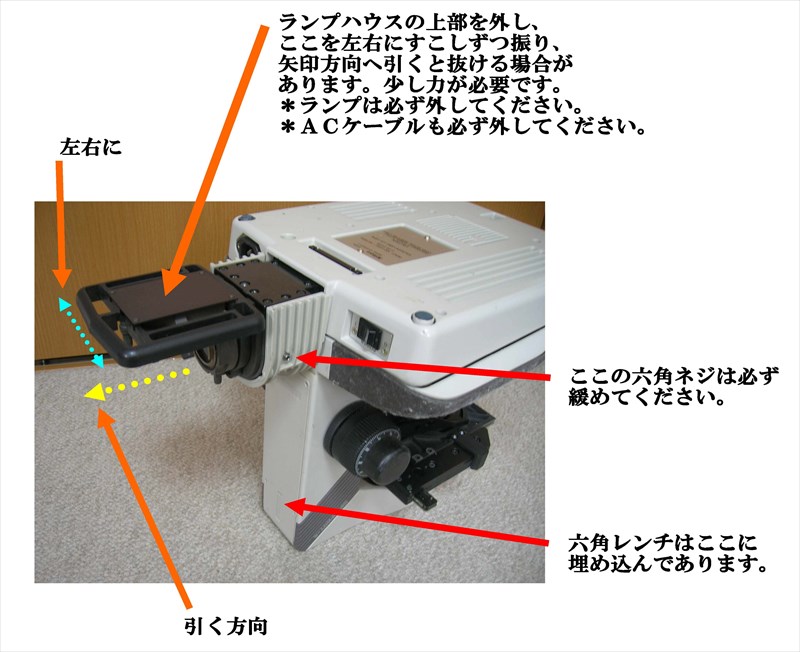

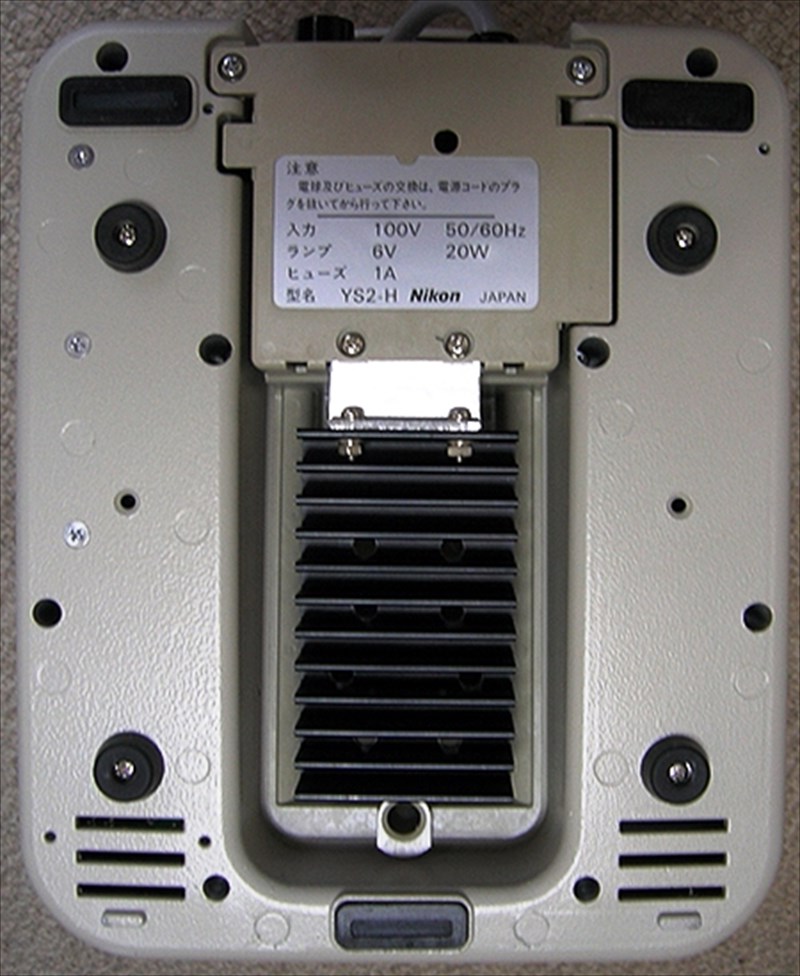

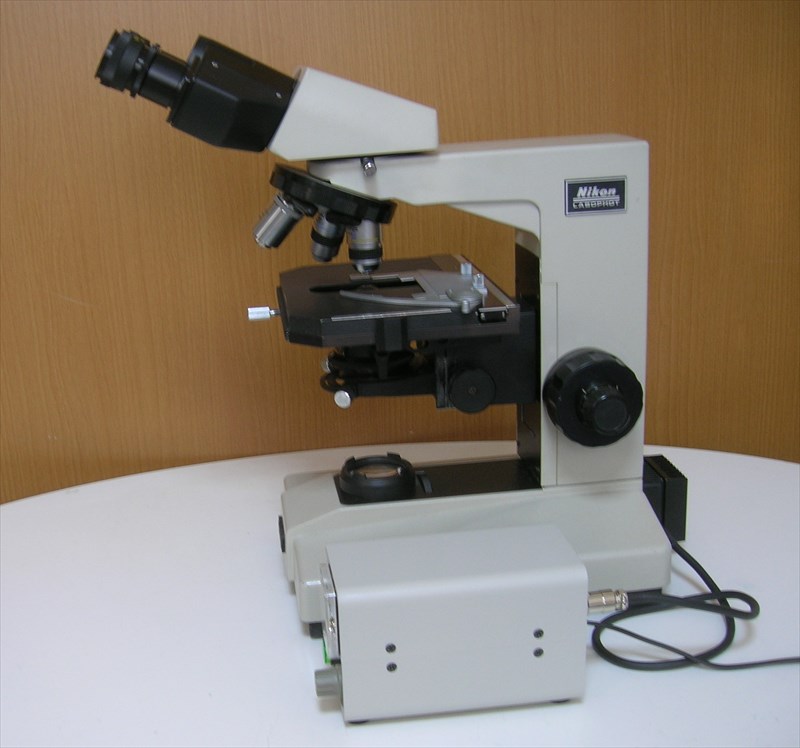

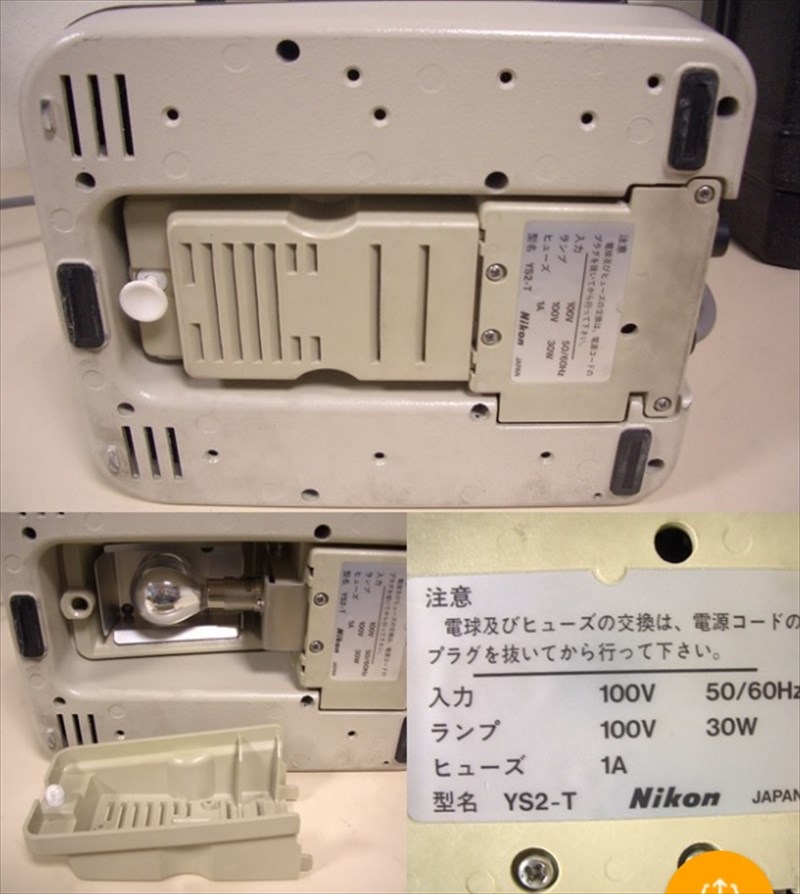

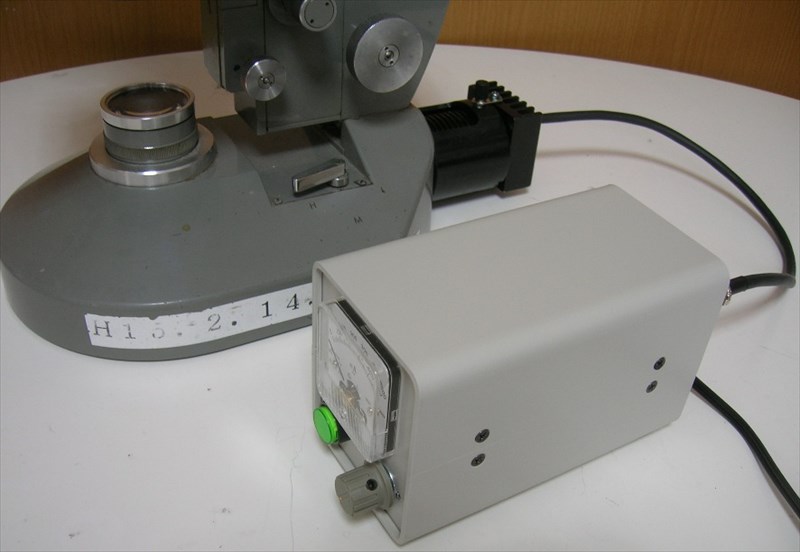

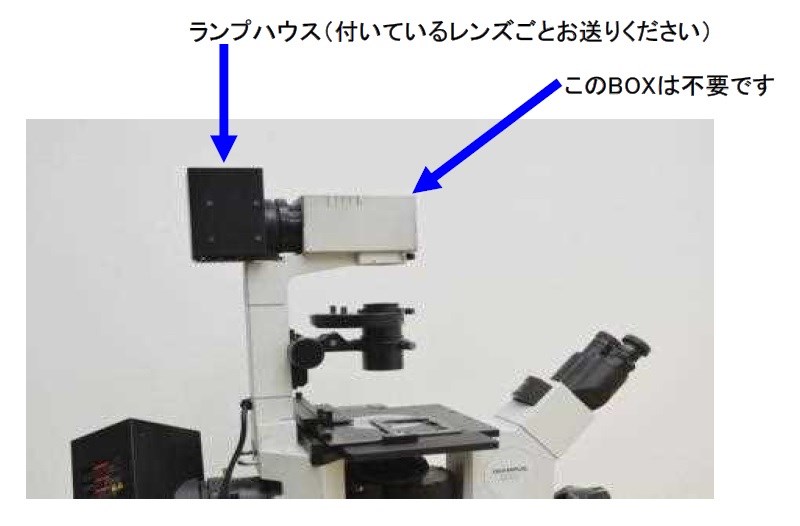

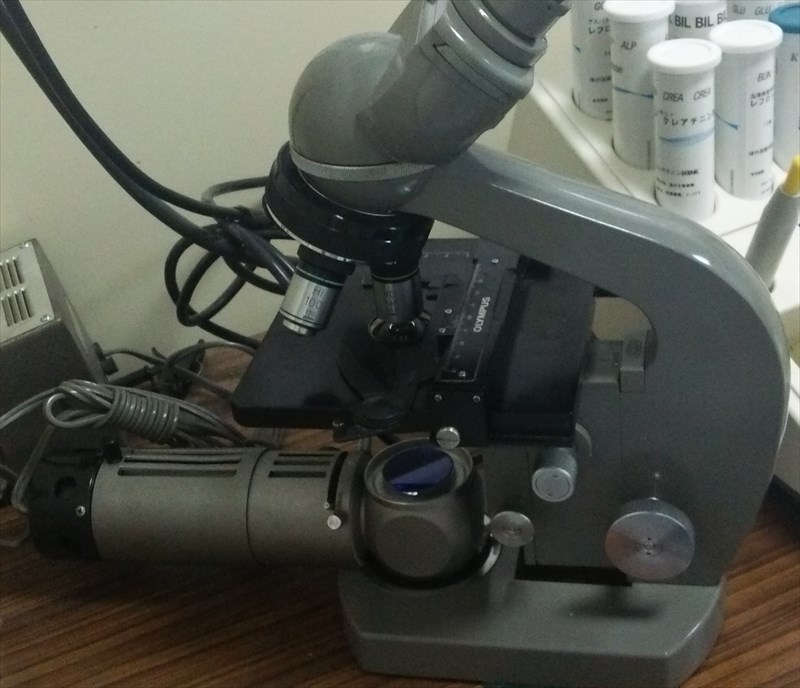

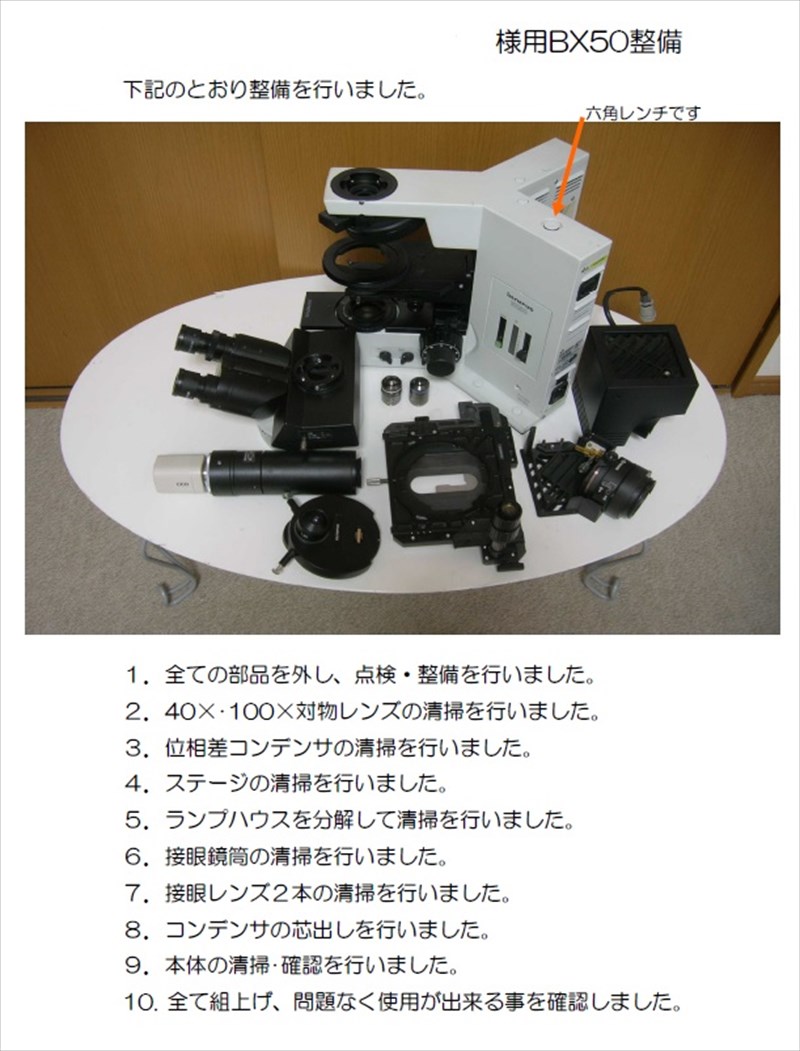

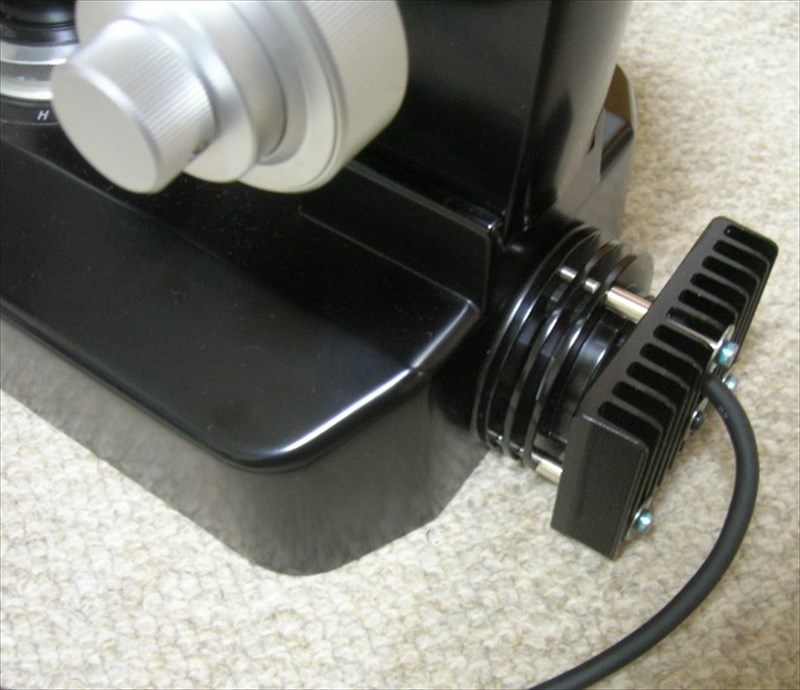

【6】その他、特注LEDサンプル
