■説明■
国内海外各社顕微鏡の修理・光源のLED化・分解掃除・各種調整作業を行います。光源LED化は旧型顕微鏡・海外顕微鏡も対応します。メーカ修理が無理な旧型顕微鏡・海外製顕微鏡にも対応します。医療用・工業用特注LED光源の作成も可能です。質問・見積りは当社にご連絡下さい。
40年以上の顕微鏡修理、光源のLED化を行ったプロ中のプロが担当します。大型無線エンジニア・電子工学エンジニアでもあます。
■納品実績のある顕微鏡■ Nikon/二コン 生物顕微鏡 OPTIPHOT/オプチフォト (※1,3)
Nikon/二コン 生物顕微鏡 OPTIPHOT2/オプチフォト2 (※1,3)
Nikon/二コン 生物顕微鏡 LABOPHOT/ラボフォト (※1,3)
Nikon/二コン 生物顕微鏡 LABOPHOT2/ラボフォト2 (※1,3)
Nikon/二コン 生物顕微鏡 LABOPHOT Y2/ラボフォトY2 (※1,3)
Nikon/二コン 生物顕微鏡 YS2 (※1,3)(教育用顕微鏡[ニコンアルファフォト])
Nikon/二コン 生物顕微鏡 YS2-H (※1,3)(教育用顕微鏡[ニコンアルファフォト])
Nikon/二コン 生物顕微鏡 ECLIPSE/エクリプス E200(※1,3)
Nikon/二コン 生物顕微鏡 ECLIPSE/エクリプス E400(※1,3)
Nikon/二コン 生物顕微鏡 ECLIPSE/エクリプス E600(※1,3)
Nikon/二コン 生物顕微鏡 ECLIPSE/エクリプス L200(※1,3)
Nikon/二コン 生物顕微鏡 ECLIPSE/エクリプス L200D(※1,3)
Nikon/二コン 生物顕微鏡 ECLIPSE/エクリプス L200N(※1,3)
Nikon/二コン 生物顕微鏡 ECLIPSE/エクリプス L200ND(※1,3)
Nikon/二コン 生物顕微鏡 ECLIPSE/エクリプス L300N(※1,3)
Nikon/二コン 生物顕微鏡 ECLIPSE/エクリプス L300ND(※1,3)
Nikon/二コン 生物顕微鏡 ECLIPSE/エクリプス 上記以外各型(※1,3)
Nikon/二コン 金属顕微鏡 OPTIPHOT/オプチフォト (※1,3)
Nikon/二コン 金属顕微鏡 ECLIPSE/エクリプス L200(※1,3)
Nikon/二コン 金属顕微鏡 ECLIPSE/エクリプス L200D(※1,3)
Nikon/二コン 金属顕微鏡 ECLIPSE/エクリプス L200N(※1,3)
Nikon/二コン 金属顕微鏡 ECLIPSE/エクリプス L200ND(※1,3)
Nikon/二コン 金属顕微鏡 ECLIPSE/エクリプス L300N(※1,3)
Nikon/二コン 金属顕微鏡 ECLIPSE/エクリプス L300ND(※1,3)
Nikon/二コン 金属顕微鏡 ECLIPSE/エクリプス 上記以外各型(※1,3)
Nikon/二コン 工業顕微鏡 OPTIPHOT/オプチフォト (※1,3)(LSI検査顕微鏡等)
Nikon/二コン 工業顕微鏡 ECLIPSE/エクリプス L200(※1,3)(LSI検査顕微鏡等)
Nikon/二コン 工業顕微鏡 ECLIPSE/エクリプス L200D(※1,3)(LSI検査顕微鏡等)
Nikon/二コン 工業顕微鏡 ECLIPSE/エクリプス L200N(※1,3)(LSI検査顕微鏡等)
Nikon/二コン 工業顕微鏡 ECLIPSE/エクリプス L200ND(※1,3)(LSI検査顕微鏡等)
Nikon/二コン 工業顕微鏡 ECLIPSE/エクリプス L300N(※1,3)(LSI検査顕微鏡等)
Nikon/二コン 工業顕微鏡 ECLIPSE/エクリプス L300ND(※1,3)(LSI検査顕微鏡等)
Nikon/二コン 工業顕微鏡 ECLIPSE/エクリプス 上記以外各型(※1,3)(LSI検査顕微鏡等)
Nikon/二コン 倒立顕微鏡 TMD (※1,3)
Nikon/二コン 倒立顕微鏡 TMS (※1,3)
Nikon/二コン 実体顕微鏡 SMZ-1000 (※1,3)
Nikon/二コン 実体顕微鏡 SMZ-U (※1,3)
OLYMPUS/オリンパス システム生物顕微鏡 BH-2/BHT (※1,3)
OLYMPUS/オリンパス システム生物顕微鏡 BH-2/BHTU (※1,3)
OLYMPUS/オリンパス システム生物顕微鏡 BH-2/BHS (※1,3)
OLYMPUS/オリンパス システム生物顕微鏡 BH-2/BHSU (※1,3)
OLYMPUS/オリンパス システム生物顕微鏡 BX40 (※1,3)
OLYMPUS/オリンパス システム生物顕微鏡 BX40CY (※1,3)
OLYMPUS/オリンパス システム生物顕微鏡 BX50 (※1,3)
OLYMPUS/オリンパス システム生物顕微鏡 BX60 (※1,3)
OLYMPUS/オリンパス システム生物顕微鏡 BX50WI (※1,3)
OLYMPUS/オリンパス 検査顕微鏡 BX41 (※1,3)
OLYMPUS/オリンパス 検査顕微鏡 BX45 (※1,3)
OLYMPUS/オリンパス クイックチェンジ検査顕微鏡 BX45A (※1,3)
OLYMPUS/オリンパス 研究用システム顕微鏡 BX51 (※1,3)
OLYMPUS/オリンパス 実習用生物顕微鏡 CH-2(CHT) (※1,3)
OLYMPUS/オリンパス 実習用生物顕微鏡 CH-2(CHS) (※1,3)
OLYMPUS/オリンパス 実習用生物顕微鏡 CHL (※1,3)
OLYMPUS/オリンパス 実習用生物顕微鏡 CHK (※1,3)
OLYMPUS/オリンパス 実習用生物顕微鏡 CHL2 (※1,3)
OLYMPUS/オリンパス 実習用生物顕微鏡 CHK2 (※1,3)
OLYMPUS/オリンパス 実習用生物顕微鏡 CH10 (※1,3)
OLYMPUS/オリンパス 実習用生物顕微鏡 CH20 (※1,3)
OLYMPUS/オリンパス 実習用生物顕微鏡 CH30 (※1,3)
OLYMPUS/オリンパス 実習用生物顕微鏡 CH40 (※1,3)
OLYMPUS/オリンパス システム生物顕微鏡 CX20 (※1,3)
OLYMPUS/オリンパス システム生物顕微鏡 CX40 (※1,3)
OLYMPUS/オリンパス システム生物顕微鏡 CX31 (※1,3)
OLYMPUS/オリンパス システム生物顕微鏡 CX41 (※1,3)
OLYMPUS/オリンパス 乾燥系実習用顕微鏡 ST20 (※1,3)
OLYMPUS/オリンパス 乾燥系実習用顕微鏡 ST20-3 (※1,3)
OLYMPUS/オリンパス 乾燥系実習用顕微鏡 HS20 (※1,3)
OLYMPUS/オリンパス 乾燥系実習用顕微鏡 HS20-3 (※1,3)
OLYMPUS/オリンパス 生物顕微鏡 BH/BHC (※1,3)
OLYMPUS/オリンパス 生物顕微鏡 CHB (※1,3)
OLYMPUS/オリンパス 生物顕微鏡 CHC (※1,3)
OLYMPUS/オリンパス 倒立顕微鏡 CKX (※1,3)
OLYMPUS/オリンパス 倒立顕微鏡 CKP (※1,3)
OLYMPUS/オリンパス 倒立顕微鏡 CK2 (※1,3)
OLYMPUS/オリンパス 倒立顕微鏡 CK30 (※1,3)
OLYMPUS/オリンパス 倒立顕微鏡 CK40 (※1,3)
OLYMPUS/オリンパス 倒立顕微鏡 IMT-2 (※1,3)
OLYMPUS/オリンパス 倒立顕微鏡 IX (※1,3)
OLYMPUS/オリンパス 倒立顕微鏡 IX50 (※1,3)
OLYMPUS/オリンパス 倒立顕微鏡 IX70 (※1,3)
OLYMPUS/オリンパス 半導体・FPD検査顕微鏡 MX40 (※1,3)
OLYMPUS/オリンパス 半導体・FPD検査顕微鏡 MX50 (※1,3)
OLYMPUS/オリンパス 半導体・FPD検査顕微鏡 MX50L (※1,3)
OLYMPUS/オリンパス 半導体・FPD検査顕微鏡 MX61L (※1,3)
OLYMPUS/オリンパス システム金属顕微鏡 BHSM (※1,3)
OLYMPUS/オリンパス システム金属顕微鏡 CK40M (※1,3)
OLYMPUS/オリンパス システム金属顕微鏡 BX60 (※1,3)
OLYMPUS/オリンパス システム金属顕微鏡 BX60M (※1,3)
OLYMPUS/オリンパス 小型金属顕微鏡 BX30MF (※1,3)
OLYMPUS/オリンパス 小型金属顕微鏡 BX30MBDF (※1,3)
OLYMPUS/オリンパス 小型金属顕微鏡 BX30MDICF (※1,3)
OLYMPUS/オリンパス 小型金属顕微鏡 BHM (※1,3)
OLYMPUS/オリンパス 小型金属顕微鏡 BHMJS (※1,3)
OLYMPUS/オリンパス 小型測定顕微鏡 STM(STM4) (※1,3)
OLYMPUS/オリンパス 小型測定顕微鏡 STM(STM5) (※1,3)
OLYMPUS/オリンパス 小型測定顕微鏡 STM-UM(STM5-UM) (※1,3)
OLYMPUS/オリンパス 小型測定顕微鏡 STM-MJS(STM5-MJS) (※1,3)
OLYMPUS/オリンパス 小型測定顕微鏡 STM-MJS2(STM5-MJS2) (※1,3)
OLYMPUS/オリンパス 小型測定顕微鏡 STM-LM(STM5-LM) (※1,3)
内田洋行 鉱物顕微鏡 (※1,3)
内田洋行 生物顕微鏡 (※1,3)
Nikon/二コン 実体顕微鏡 SMZ-1B (※2)
Nikon/二コン 実体顕微鏡 SMZ-10 (※2)
Nikon/二コン 実体顕微鏡 SMZ-445 (※2)
Nikon/二コン 実体顕微鏡 SMZ-460 (※2)
Nikon/二コン 実体顕微鏡 SMZ-645 (※2)
Nikon/二コン 実体顕微鏡 SMZ-800 (※2)
Nikon/二コン 実体顕微鏡 SMZ-1000 (※2)
Nikon/二コン 実体顕微鏡 SMZ-1500 (※2)
Nikon/二コン 実体顕微鏡 各種 (※2)
Nikon/二コン ズーム顕微鏡 AZ (※2)
OLYMPUS/オリンパス 実体顕微鏡 SF10 (※2)
OLYMPUS/オリンパス 実体顕微鏡 SF20 (※2)
OLYMPUS/オリンパス 実体顕微鏡 SD30 (※2)
OLYMPUS/オリンパス 実体顕微鏡 SZ30 (※2)
OLYMPUS/オリンパス 実体顕微鏡 SZ40 (※2)
OLYMPUS/オリンパス 実体顕微鏡 SZ60 (※2)
OLYMPUS/オリンパス 実体顕微鏡 SZ11 (※2)
OLYMPUS/オリンパス 実体顕微鏡 SZH10 (※2)
OLYMPUS/オリンパス 実体顕微鏡 SZX9 (※2)
OLYMPUS/オリンパス 実体顕微鏡 SZX12 (※2)
OLYMPUS/オリンパス 実体顕微鏡 各種 (※2)
Leica/ライカ 実体顕微鏡 各種 (※2)
<2022-10-01 対応開始機種>
Nikon/ニコン 卓上万能投影機 V12 (※4)
Nikon/ニコン 卓上万能投影機 V12B(※4)
Nikon/ニコン 大型万能投影機 V20(※4)
Nikon/ニコン 大型万能投影機 V20B(※4)
Nikon/ニコン 万能投影機・各種(※4)
Mitutoyo/ミツトヨ 万能投影機・各種(※4)
OLYMPUS/オリンパス 水銀ランプ機種(※4)
Nikon/ニコン 水銀ランプ機種(※4)
(※1)照明部(光源)をLED化する機種
透過(下からの照明)、また上からの照明(落斜照明)をLED化。
(※2)照明装置をLED装置化する機種(修理は対応しておりません)
サイドのアームをLED照明化。光源のLED化。オーバホール対象外、修理対象外です。
(※3)メンテナンス可能機種
単体でのオーバホール、照明部LED化と同時のオーバホール、各種修理が可能です。
部品入手が無理でも可能な範囲で修理調整等も行っています。
(※4)2022-10-01追加、超高輝度LED
ハロゲンランプ又は水銀ランプ(透過照明・落斜照明)を超高輝度LED化。
■オリンパス・ニコンで上記以外の旧型■
■オリンパス・ニコン以外のメーカ■
メーカがサポート終了した古い機種等は・顕微鏡と電源BOXの写真をお送り頂き、見積り提示させて頂きます。
■納入実績■
【大学関係】
北大
札医大
札幌市立大
室工大
酪農学園大
北海道医療大
東北大
東北医科薬科大
山形大
新潟大
福島大
筑波大
東農大
東工大
東大
神奈川大
岐阜大
金沢大
名古屋大
名古屋市立大
愛知医科大
三重大
大阪大
神戸大
鳥取大
九大
他
【研究機関】
小樽総合博物館
小樽水族館
知床博物館
釧路水試
千葉県立中央博物館
国立科学博物館
国立極地研究所
神奈川県立生命の星地球博物館
大坂市立自然史博物館
北九州博物館
産総研
全国の水産研究所他
【工場関係】
日本TI様
HOYA様
ダイワボウ様
三菱レイヨン様
旭化成様
鹿島建設様
東芝様
コスモバイオ様
富士通様
富士フィルム様
明治乳業様
雪印メグミルク様
ホクレン様
全国各地の漁協・農協・農業共済組合
他
【医療関係】
北大付属病院
北海道癌センター
全国の医療機関
家畜保健衛生所
動物病院等
他
高度な顕微鏡利用者に、数百台採用を頂いておりま。
|
|
![](line_01.gif) |
|
![](spacer.gif) |
![所在地](obj_side_title.gif) |
〒216-0033
川崎市宮前区宮崎3-6-18 株式会社マイクロサイバー
TEL:044-385-3990
FAX:044-385-3990
http://www.micro-cyber.com
年中無休10:00〜19:00。ただし外出してる場合があり、TEL後ご来店ください。 |
![お問い合せはこちらから](con_otoiawase.gif) |
|
|
【01】ご利用の流れ
●ご使用中の顕微鏡についてご連絡ください
お客様→当社
メールで以下をお送りください
@顕微鏡全体写真(前面)
A顕微鏡全体写真(背面)
光源LED化の場合以下もお願いします
B電源BOX(ランプも付けた状態)(光源のLED化希望の場合)
C電源BOXの本体取り付け(破損が無いか確認)(光源のLED化希望の場合)
D光量(W数)のわかる写真
修理内相
E不具合の場合不具合内容
Fオーバホールの有無
GLED化の有無
を以下メールでご連絡ください
![お問い合せはこちらから](con_otoiawase.gif)
↓
●概算費用をご連絡します
当社→お客様
写真判断で修理費用が積算可能な場合、メールで概算見積書を送ります
現品を見ないと判断出来ない場合は、顕微鏡を送付頂きます
見積作成は無料です
↓
●代替顕微鏡ご希望の場合(※希望される方)
当社→お客様
皮膚科医師・動物病院医師がご使用されるOlympus BHT(20Wハロゲン)クラスをお貸しします
コンテナに入れ送付します、コンテナの送料は着払いでお客様負担になります
お客様→当社
届いたコンテナに修理する顕微鏡を入れ返送ください
梱包材はコンテナ内をそのままご使用ください
顕微鏡貸出費用は無料です、ただしコンテナ送料は着払いでお客様負担になります
顕微鏡送付の注意点および送付先はメールでご案内します
研究用大型顕微鏡の貸出は行っておりません
![](service3_LED/LED_05.JPG)
代替顕微鏡OLYMPUS BHT 20Wハロゲン
↓
●代替顕微鏡不要の場合
お客様→当社(コンテナ利用)
梱包する箱が無い場合、コンテナ(クッション入り)を送付します
コンテナの送料は着払いです
コンテナに顕微鏡を入れ送付ください
お客様→当社(ダンボール利用)
十分に梱包し顕微鏡を送付ください
木箱入りの顕微鏡は、ダンボール箱に入れ替えてください
顕微鏡送付の注意点・送付先はメールでご案内します
ダンボールは以下ヤマト運輸から購入できま(精密機器用)
ヤマトダンボール箱
お客様→当社(らくらく家財宅急利用)
ご自分で梱包が出来ない場合
ヤマトらくらく家財宅急便えをご利用ください
らくらく家財宅急便
↓
●点検・正式な見積のご提示
当社→お客様
点検の上、正式見積をメール連絡します
お客様→当社
注文のご連絡を頂いたら作業に入ります
↓
●メンテナンス完了・納品
当社→お客様
個人・個人病院の場合
代金を振込頂き、入金確認後顕微鏡を返送します
法人の場合
請求書と顕微鏡を送付します
御社規定に添い請求書の処理をお願いします、支払予定日を連絡ください
代替顕微鏡・およびコンテナ利用
代替顕微鏡貸出が有る場合、代替顕微鏡をコンテナに入れ返送ください
コンテナ利用の場合、コンテナを返送してください
【02】メンテナンス価格表
光源LED化作業なしの顕微鏡メンテナンス価格表です
LED化と同時に行う場合、メンテナンス料金は半額です
令和4年12月1日
1.各社単眼顕微鏡 5,000円 *照明装置の無い物
2.各社双眼小型顕微鏡 7,000円 *照明装置の無い物
3.各社小型生物・実体顕微鏡 10,000円 *照明装置が6V5W〜15W迄の物
4.各社中型生物・金属・実体顕微鏡 18,000円 *照明装置が6V20W〜30Wの物
5.各社大型生物・金属・実体顕微鏡 28,000円 *照明装置が12V50W〜100Wの物
6.各社特殊(大型倒立等)顕微鏡 35,000円 *照明装置が12V50W以上の物
@メンテナンスの内容は、各部点検・清掃・グリースアップ・動作確認等です。但し、鏡筒・ランプハウス・対物レンズ・接眼レンズ内部の完全な分解清掃は行っており
ません。対物・接眼レンズは金属の筒と、レンズの前側・後側の面の清掃を行います。
A要修理(部品要交換)、また汚れがひどい場合は別途御見積りをさせて頂きます。
B部品が要交換の場合、既にメーカーに部品が無い場合は現状維持とさせて頂きます。
C撮影装置・TVカメラ・大型のステージは、装置を取外しの上お預かり致します。
D基本料金の他、諸経費10%、送料、消費税がプラスになります。
E修理を行った場合、修理箇所の保証期間は半年と致します。
F台数が2台以上の場合は割引きがあり、御見積りをさせて頂きます。
メンテナンス例)Olympus BX50 オーバホール、作業完了報告
![](service3_LED/160_01.jpg)
メンテナンス例)Olympus BX50 オーバホール、注意事項
![](service3_LED/160_02.jpg)
【03】光源のLED化
【03-1】LED化の利点
顕微鏡で
「ランプが切れた」
「光量不足」
「色が赤い(電球色)」
等でお困りの方に朗報です
顕微鏡照明部をLED化します
メーカが既にサポートを中止した機種・他メーカも対応します
・特に年数が経ち、電源が不安定な顕微鏡の
LED化をお勧めします。
・弊社ではメーカーで既に保守を行わない、
旧型を多く扱っています。
・現行品もLED化は可能ですが、
改造になりますのでLED化以後は
メーカーで保守・修理を受けれない場合があります。
・LED化は、生物、金属、実体、倒立顕微鏡他、
機種を問いません。
・透過、落射、サイド等、照明全てLED化が可能です。
・殆どの型が、
ランプハウスかランプソケットのみお送り頂くだけで
LED化を行えます。
・納期は、ランプハウスかランプソケットの到着後約1週間です。
【03-2】LEDの色
![](service3_LED/LED_25.JPG)
LEDの照明色
ハロゲンランプにブルーフィルタを使用した時とほぼ同じで、
画像撮影に問題無くご使用できます。
LED化により消費電力
消費電力はハロゲンランプの約1/10。
ランプハウスの発熱は最大でハロゲンの1/10以下です。
LEDの照度
正確に測定しておりませんが、30W型LEDはハロゲンランプより約1.5〜2.0倍程度明るく45〜60W型ハロゲンランプと同程度の最高照度が出ます。
LEDの最高照度が増すのは、光の飛び方・芯だし・ブルーフィルタ不要によります。
光の飛び方:
ハロゲンランプの場合360度全方向に光が飛び、横方向・後ろ方向の光はランプハウスに吸収さます。LEDは前方向にのみ光が飛び、ランプハウスの吸収が少なくります。
芯だし:
顕微鏡は反射光を使用しません。ハロゲンランプ発光部4mm角の狭い範囲の直進光のみ使用します。この為LEDの発光位置はランプのフィラメント位置に合わせます(芯だし)。この芯だしでLEDの方が4mm角に発光部分がほぼ入り、光のロスが少なくなります。
ブルーフイルタ不要:
ハロゲンランプは赤が強くブルーフイルタで色合いを調整します。LEDはブルーフイルタ不要です。LEDの方ブルーフイルタの減光ロスが無くなります。
【03-3】送付頂く部分
ランプハウスが顕微鏡と一体の型 => 顕微鏡全体を送付下さい
(例:旧型顕微鏡、CH,YS2-T,LaboPhoto,BH-2(BHT型)など)
ランプハウスと集光レンズが一体の型 => ランプハウス+集光レンズを送付下さい
(例:BH-2(BHS型))
ランプハウスのみ型 => ランプハウスのみ送付下さい
(例:OPTIPHOTO, OPTIPHOTO-2,水銀ランプタイプ)
送付不要:
(例: 卓上万能投影機 V12等)
他の型は、見積り提示の時送付場所を案内します。
オーバホール同時希望(LED化と同時の場合費用半額)は本体全部を送付下さい。
【03-4】価格
顕微鏡の型に関係なく同一価格(LED装置+電源)です(*4)
★30W以下ランプ使用各顕微鏡のLED化:(*2)4万8000円
(LED装置+電源:4万8000円+消費税別+返送料(*3))
★50Wランプ使用各顕微鏡のLED化:(*2)5万8000円
(LED装置+電源:5万8000円+消費税+返送料(*3))
★100Wランプ使用各顕微鏡のLED化:(*2)6万8000円
(LED装置+電源:6万8000円+消費税+返送料(*3))
(*1)
通常の穴開け・コネクターの取付等は価格に含ままれますが
破損・例外時は別途費用がかかります
破損部加工:本体のランプハウス付け根破損加工
ランプハウスの部品が入手出来
入手部品に加工する場合、部品代が別途かかります
写真のみ判断出来ない修理例もありました
正直に対応しますので、ご了承ください
(*2)
LED光源と調光装置の価格、別途消費税が加算されます
(*3)
返送料は顕微サイズにより異なります(見積もりします)
返送時保険が必要な場合全額お客様負担です
(*4)
30W型[CH][CH-2]に50W型・100W型LED
はスペース的に取り付け出来ません
どうしても取り付けた場合は、大改造になり費用も嵩みます
他の顕微鏡も同様です
<2022-10-01 追加商品>
ハロゲン150Wに対応する超高輝LED光源、
水銀ランプに対応した、超高輝度LED光源を開始しました。
通常品では無く特注扱いになり、都度見積もりを作成します。
あわせて、旧型顕微鏡のLED化、
偏光顕微鏡のLED化、
高感度偏光・微分干渉顕微鏡、
投影機(150Wハロゲン・2灯)も対応します。
水銀ランプはランプハウス送付が必修です
投影機はランプハウスの写真で対応します
Nikon 卓上万能投影機 V12 (採寸済みで、ランプハウス送付不要)
Nikon 卓上万能投影機 V12B (ランプハウス部の画像をお送りください)
Nikon 大型万能投影機 V20,V20Bなど (ランプハウス部の画像をお送りください)
※Nikon上記以外の型、 ミツトヨ製もランプハウス部の画像をお送りください
【03-5】LED化改造の説明
![](service3_LED/LED_06.JPG)
オリンパスCH-2をLED30W型に改造
■03-5-1 LED化の利点■
@驚異的な光量です
もとの電球光(ハロゲンランプ)より強力に明るいです
光量は測定が難しいですが、目視で
30W型ハロゲン < 30W型LED < 100W型ハロゲン
A発熱は使用するLEDにもよりますが
きわめて少ないので観察対象に熱のダメージがほとんど無くなります
生物顕微鏡・倒立顕微鏡での長時間観察ができます。
発熱は最大光量で同型ハロゲンランプの10分の1程度です
B色が自然色になります
高級顕微鏡のハロゲンライトに近い色温度で約5000K[5000ケルビン]です
参考までに、
普通の太陽光線は5000〜6000Kで、朝日や夕日の色温度はおおむね2000K(赤い)、
正午の太陽の光はおおよそ6500K(青白い)です
電球[4000K]から変更された方は、色が鮮明になります
![](service3_LED/LED_22.JPG)
C
電球より光量が増すので、高倍率での光量不足にお悩み方に朗報です
またコンデンサの絞りを強くする事が出来、ピントの合う範囲が広がります
低倍率(対物x5,x10)では、ゆり花粉全体にピントが会います
同じ対物接眼レンズですが、光量が増したので
絞りを強く出来、ピントの合う範囲を広げれます
D
写真撮影・肉眼とも、厳密な色を求める場合
ハロゲンランプ同様カラーバランスフィルターが必要です
LED光は、多少青が強調されぎみです
■03-5-2 調光性能(光量の変更)■
@ACの調光LEDライトの様なちらつきはありません
Aさらに、わずかなちらつきも押さえる工夫をしています
B電源には直流電源を使用しています
(顕微鏡専用に開発した、ノイズの無い直流電源です)
C精密な顕微鏡の画像撮影
長時間露光の撮影
ノイズを嫌う画像取得にもご使用を頂いております
■03-5-3 LEDの寿命■
1万〜4万時間(一般的に)
実測値は有りません
【03-6】LED化顕微鏡の内部
光源LED化例-1
Olympus CH-2 30W
■OLYMPUS/オリンパス[CH-2]光源内蔵型■
![](service3_LED/LED_07.JPG)
CH−2は本体内蔵電源のため、上記電源BOXを改造します
写真では撮影の為、顕微鏡本体を外しました
![](service3_LED/LED_08.JPG)
CH−2の調光機能はACの電圧を0V〜100Vに変動させ
電球の光量を変動する仕組みで、
分解すると、写真で示す部品で構成されています
放熱能力は電球30Wです
![](service3_LED/LED_09.JPG)
![](service3_LED/LED_10.JPG)
CH−2側面DCコンセントを設置しました
後部に設置する事も可能です(ただし元のAC調光は取り外します)
![](service3_LED/LED_11.JPG)
上の写真は、AC調光機能をのこした例です
後ろにDCコンセントを付ける場合、AC調光部品を外します
見てのとおり、スライド抵抗等を取り外さないとスペースが有りません
![](service3_LED/LED_12.JPG)
LEDの下がヒートシンクで、電球の位置に設置します
最高光量でもさほど熱くないません
夏場は放熱量が少なくなり、室温が30度・40度となる時は
念の為出力を下げてご使用ください
![](service3_LED/LED_13.JPG)
裏面はビス止めになります
電球交換のふたもあきますが、開けるとすごくまぶしいです
![](service3_LED/LED_14.JPG)
![](service3_LED/LED_15.JPG)
コンデンサの電球色調整フィルター(青フィルター)は
不要なので外します
![](service3_LED/LED_06.JPG)
電源を接続した全体です
![](service3_LED/LED_16.JPG)
調光(電源)器はアンペアメータです
直流電圧を可変させることにより電流値が変わり、
安定した調光(発光)を行います
調光器の色形状は、注文時点・W数等で変更されます
落射・透過の2灯タイプの場合、調光器の上下2段対応が可能です
調光器の顕微鏡接続ケーブルを長くする事も可能です(無料)
【03-7】LED化顕微鏡の内部
光源LED化例-2
Nikon 100Wランプハウス
■LED化:NIKON/ニコン 100Wランプハウス型■
![](service3_LED/LED_17.JPG)
ニコン製の12V-100Wハロゲンランプ、
ハウス内に放熱用のアルミ柱を建立し、
LEDを付けアルミ柱に熱を逃がす方式
【03-8】LED化顕微鏡の内部
光源LED化例-3
OLYMPUS BH-2 BHS
■LED化:OLYMPUS/オリンパス[BH-2等] 100Wランプハウス型■
![](service3_LED/LED_18.JPG)
![](service3_LED/LED_19.JPG)
![](service3_LED/LED_19-2.JPG)
ランプハウス金属部に放熱用ヒートシンク
を取り付け、LED化
【04】Q&A
Q:電子基板破損でメーカ修理出来ません。顕微鏡で対物レンズの切り替え・ピント・ランプのON-OFFが基板制御です。基板を改造してハロゲンランプのON-OFFのみ可能に修理できますか。
A:基板を改造するのは難しく仮に出来ても高額になります。光源のLED化をおすすめします。
Q:電源の入らない顕微鏡で、LED化では無く、ハロゲンランプで修理できますか。
A:Olympusよりハロゲンランプ外部電源の販売があり、外部電源経由でハロゲンランプで修理可能です。
顕微鏡の型・W数がわかれば概算見積を出します。
Q:見積金額では修理費用の工面が出来なく顕微鏡を修理なしで返却してほしいのですが。返却に費用はかかりますか。
A:点検・見積は無料です。顕微鏡は着払いで返送します。
Q:古い顕微鏡ですが対応可能ですか。
A:オーバホール・修理・光源のLEDに対応します。古い顕微鏡は20Wクラスの電球が多くLED化すると明るくなります。
Q:メーカ修理できない顕微鏡です、対応頂けますか。
A:顕微鏡の写真、故障個所をメールしてください。対応可能かご連絡します。
Q:梱包箱・梱包方法を教えてください。
A:代替顕微鏡をご希望の場合、到着した箱に修理顕微鏡を入れ発送してください。
ダンボールで発送する場合箱の中で顕微鏡自体が動かないよう、十分に緩衝材をつめて梱包してください 適当な箱が無い場合、当社より顕微鏡梱包コンテナを送付しますので
こちらに入れてください。コンテナは無料ですが、コンテナ送料は着払いになります。
Q:自力で梱包ができません。
A:ヤマト「らくらく家財宅急便」をご利用ください。ヤマトが梱包します。
Q:学習用顕微鏡の整備は出来ますか。
A:対応します。型番・台数をご連絡ください。
Q:重たい顕微鏡は対応可能ですか。
A:ご相談になります。メールをください。
Q:30W型ハロゲンを100W型LEDに交換できますか。
A:30W型ハロゲンは30W型LEDになり100W型LEDへの交換は出来ません。
30W型LEDは、30W型ハロゲンより1.5〜2.0倍明るくなります。
Q:LED化で熱は出ますか。
A:光線に赤外線が無く観察対象は熱の影響は出ません。
ランプハウスはハロゲンランプの1割程度の熱がでます。
Q:透明に近い繊維をみております。ハロゲンランプで工夫して見てます、LED化でも見えますか。
A:ハロゲンランプとLED光は異なる光線で、過去に繊維メーカに納めました事があり
コンデンサ・絞りを工夫すると見えるようで、ユーザ様の工夫が必要です。
もともと透明に近い繊維はハロゲンランプでも工夫しないと見えません。
Q:ランプハウスが熱で破損(プラスチッツクが焦げた)しました、LED化できますか。
A:LEDは発熱が小さく、ランプハウスの内側鉄枠が使用出来ればLED化可能です。
破損の状態により修理費が加算する場合があります。
Q:海外メーカは対応可能ですか。
A:Leica,アメリカ制顕微鏡に実績があります。対応可能かメールで回答します。
【05】LED化修理例
![](service3_LED/LED_40_BHT.jpg)
オリンパス BH-2/BHT型 ランプ6V20W 48,000円
[Olympus BHT(BH-2) 6V 20W]
![](service3_LED/LED_41_BHS.jpg) オリンパス BH-2/BHS型 ランプ12V100W 68,000円
Olympus BHS(BH-2) 12V 100W
![](service3_LED/LED_42_BH3.jpg)
オリンパス BH-3落射型 ランプ12V100W 68,000円
Olympus BH-3 12V 100W
![](service3_LED/LED_43_BX51.jpg)
オリンパス BX51型 ランプ12V100W 68,000円
Olympus BX51 12V 100W
![](service3_LED/LED_44_BX41.jpg)
オリンパス BX41型 ランプ6V30W 48,000円
Olympus BX41 6V 30W
![](service3_LED/LED_45_LH50.jpg)
オリンパス LH50型 ランプ12V50W 58,000円
Olympus LH50 12V 50W
![](service3_LED/LED_50_OPTX2.jpg)
ニコン オプチフォトX2型 ランプ12V100W 68,000円
Nikon OPTIPHOT X2 12V 100W
![](service3_LED/LED_51_OPTX.jpg)
ニコン オプチフォトX型 ランプ12V50W 58,000円
Nikon OPTIPHOT X 12V 50W
![](service3_LED/LED_52_OPTY.jpg)
ニコン ラボフォトY型 ランプ6V20W 48,000円
Nikon LABOPHOT Y 6V 20W
![](service3_LED/LED_53_OPTKIN.jpg)
ニコン 金属顕微鏡落射型 ランプ12V100W 68,000円
Nikon Metal Epi-illumination 12V 100W
![](service3_LED/LED_54_OPTE600.jpg)
ニコン エクリプスE600型 ランプ12V100W 68,000円
Nikon ECLIPSE E600 12V 100W
![](service3_LED/LED_55_OPTKOU.jpg)
ニコン 高輝度型 ランプ12V100W 68,000円
Nikon High brightness 12V 100W
![](service3_LED/LED_56_SMZU.jpg)
ニコン 実体顕微鏡SMZ-U型 ランプ6V30W 48,000円
Nikon SMZ-U 6V 30W
![](service3_LED/100_01A.jpg)
![](service3_LED/100_01B.jpg)
旧型顕微鏡のLED化-1
![](service3_LED/100_02.jpg)
旧型顕微鏡のLED化-2
![](service3_LED/100_03.jpg)
旧型顕微鏡のLED化-3[Olympus BH]
![](service3_LED/100_05.jpg)
旧型顕微鏡のLED化-4[LED化前ですが、この型もLED化できます]
Olympus BH-2[BHS]のLED化
![](service3_LED/110_01.jpg)
Olympus BH-2[BHS]、ランプハウスのLED
![](service3_LED/110_02.jpg)

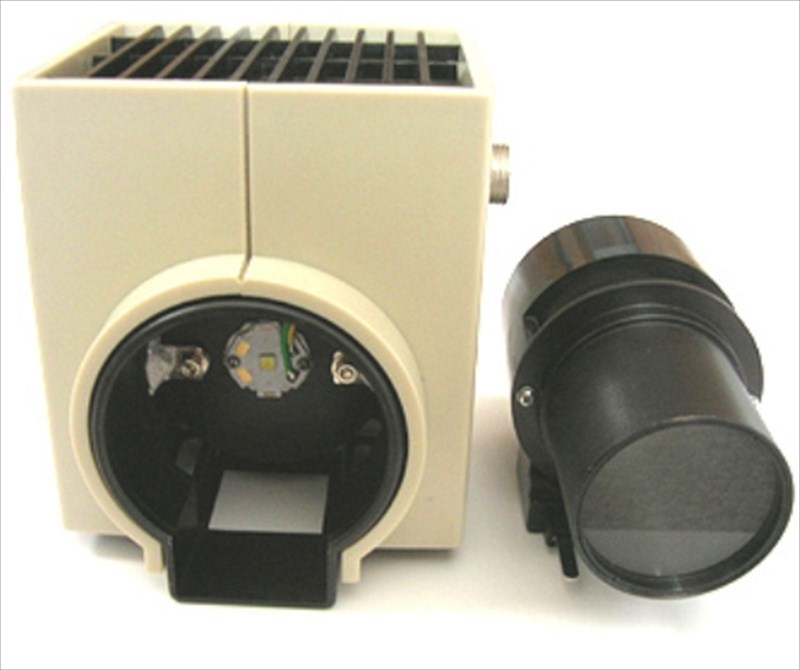

Olympus BH-2[BHS]LED化、
簡単な説明が付属します(以下は例)
![](service3_LED/110_03.jpg)
Nikon OPTIPHOTO-2のLED化[落傾照明の例]
![](service3_LED/120_01.jpg)
Nikon OPTIPHOTO-2[透過照明の例]、ランプハウスの外し方
オーバホール不要の場合ランプハウスのみ送付頂きます、以下は透過照明の外し方
![](service3_LED/120_02.jpg)
Nikon OPTIPHOTO-2、LED化済みランプハウス
![](service3_LED/120_03.jpg)
Nikon OPTIPHOTO-POL偏光顕微鏡のLED化
![](service3_LED/130_01.jpg)
Nikon LABOPHOTO・生物顕微鏡のLED化
![](service3_LED/140_01.jpg)
Nikon YST-2 改造前ハロゲンランプ
![](service3_LED/150_01.jpg)
Nikon YS2-T LED化
ランプハウスにLEDを取り付け、カバーをヒートシンクに変更します
![](service3_LED/150_02.jpg)
Nikon YS2-T LED化、簡単な説明が付属します(以下は例)
![](service3_LED/150_03.jpg)
Olympus IX70
![](service3_LED/170_01.jpg)
Olympus IX70のLED化は、以下ランプハウスのみ送付下さい
![](service3_LED/170_02.jpg)
Olympus IX70 LED化光源、LED化電源(調光)
![](service3_LED/170_03.jpg)

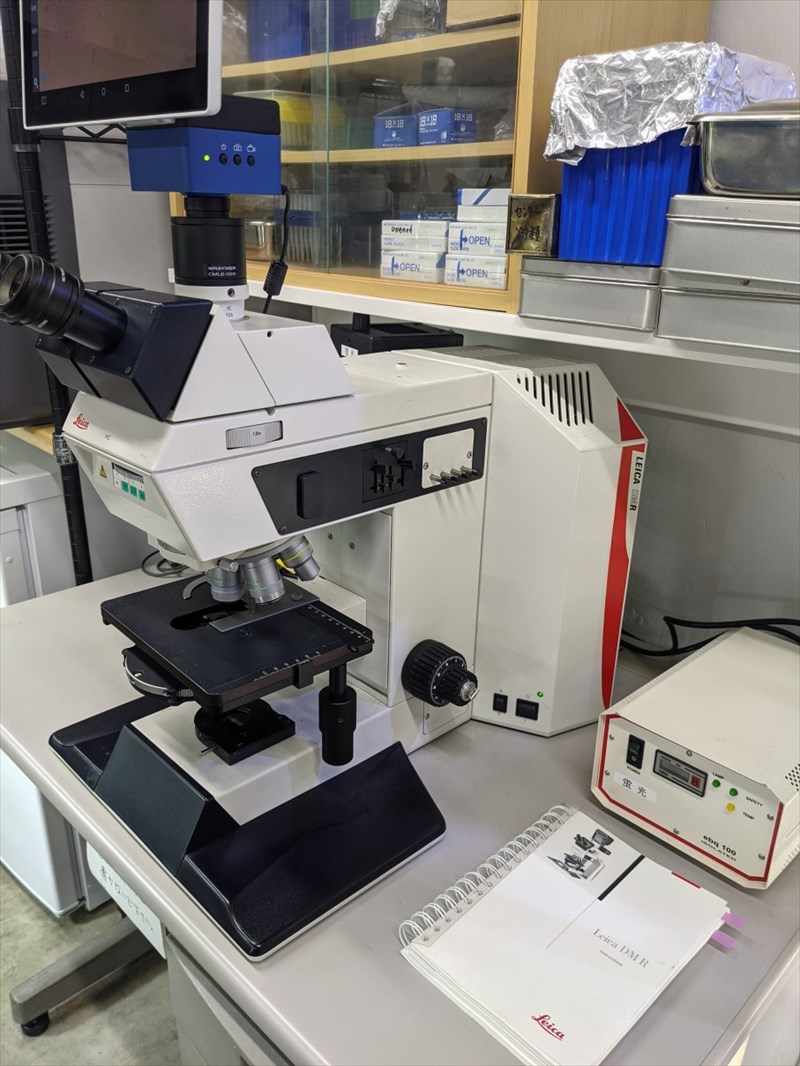

Leica DMR 大型顕微鏡、メーカ修理終了品
光源のLED化希望
![](service3_LED/180_01.jpg)
![](service3_LED/180_02.jpg)
Leica DMR ハロゲンランプ
![](service3_LED/180_03.jpg)
Leica DMR 光源のLED化、作業完了報告書 1/2![](service3_LED/180_04.jpg)
Leica DMR 光源のLED化、作業完了報告書 2/2
![](service3_LED/180_05.jpg)
Leica CLS 150 MR・光源LED化特注
上部の光源からファイバーケーブル経由で下の実体顕微鏡に光を送る形式
メーカ修理終了品
![](service3_LED/190_01.jpg)
光源のLED化希望で
光源BOXのみ送付依頼
![](service3_LED/190_02.jpg)
電源BOXからファイバーで光を送るタイプなので、内部を改造
1号機は光量の不足のため、2号機の改造部分を示す
![](service3_LED/190_04.jpg)
上の電源BOXから不要部品を取り出しました
Leicaオリジナルハロゲン電源回路
![](service3_LED/190_05.jpg)
作業完了報告書
内部がせまくこのケースで冷却可能最大LEDを取り付け
実用レベルの照度が出る事をユーザ様確認
![](service3_LED/190_06.jpg)
Nikon 万能投影機 V12のLED化希望です
この装置はハロゲン150Wを2灯使用しており
LED及び電源(調光機)も特注対応になります
※サイズ測定にランプハウス送付頂く必用があります
![](service3_LED/200_01.jpg)
![](service3_LED/200_02.jpg)
ハロゲン150W下部電源使用状態
![](service3_LED/200_03.jpg)
ハロゲン150W上部電源使用状態![](service3_LED/200_04.jpg)
ランプハウスのハロゲン電球
![](service3_LED/200_05.jpg)

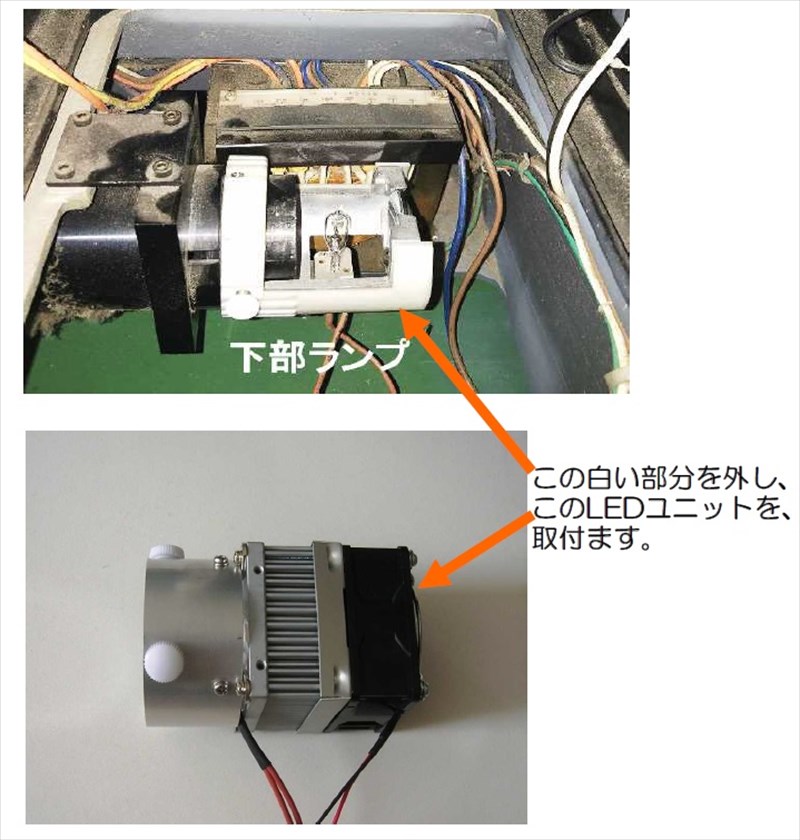

150Wハロゲン対応 LEDの取付方法(下部の例)
![](service3_LED/200_06A.jpg)
ハロゲン150Wx上部下部2箇所を、LEDx2に交換
![](service3_LED/200_07.jpg)
万能投影機用超高輝度LEDの仕様
![](service3_LED/200_08.jpg)
万能投影機用専用電源
![](service3_LED/200_09.jpg)
Nikon Optiphoto HPD
高感度偏光・微分干渉顕微鏡
水銀ランプのLED化
![](service3_LED/210_01.jpg)
光源はハロゲンより明るい
超高圧水銀ランプ・100Wを使用
![](service3_LED/210_02.jpg)
可視光の波長は380-780nm
![](service3_LED/210_03.jpg)
上段が可視光の波長
下段が水銀ランプの波長、可視光以外に
紫外線・赤外線も出てる、470nm(青)にピークがある
![](service3_LED/210_04.jpg)
上段が可視光の波長
下段が超高輝度LEDの波長、可視光範囲で
紫外線・赤外線は出ない
440nm(青)、510nm(緑)にピークがありる
水銀ランプと高輝度LEDの波形は異なる
![](service3_LED/210_05.jpg)
超高輝度LED化したランプハウス
後面に放熱板とファンが付属、LEDでも冷却が必要になる
LEDは水銀ランプの約2倍まで照度が出るが
照度を上げすぎるとファンの振動が顕微鏡に伝わり
ピンボケの様な症状が出るため、最大照度を調整してある
![](service3_LED/210_06.jpg)
完了報告
![](service3_LED/210_07.jpg)
Nion OPtiphoto HPDでの撮影-1
水銀ランプと超高輝度LEDでは光の質が異なり、ユーザが最終確認をしました
![](service3_LED/210_08.jpg)
![](service3_LED/210_09.jpg)
![](service3_LED/210_10.jpg)
水銀ランプの超高輝度LED変更で問題なく使用可能でした
その他・作品一覧
![](service3_LED/LED_21.JPG)
![](service3_LED/LED_24.JPG)
END
![](spacer.gif) |
|
![](obj_content_right_top.gif) |
![](obj_content_bottom.gif) |
|
|
